Présentation


SRi, fondée en 1978 à Marseille, possède une expérience de plusieurs décennies dans le service du pétrole et du gaz, des énergies, de l'industrie pétrochimique, chimique, métallique et minière. SRi a débuté en France en fournissant les raffineries locales.

En 1990 SRi a décidé de se développer dans la fabrication des robinets à tournant sphérique et vannes d'isolement avec une conception innovante brevetée. Cette conception est le fruit de plusieurs années d'expérience dans le service de l'industrie pétrochimique et des raffineries.

SRi a élargi sa gamme de produits de vannes d'isolement en achetant la société Vannes Rigau en 2005. SRi possède aujourd'hui une gamme complète de vannes d'isolement: robinets à soupape, vannes à coins flexibles, clapets à battants et filtres. SRi exporte plus de 80% de sa production, principalement en Europe mais aussi en Afrique et en Asie.


SRi est un fournisseur qualifié pour les sociétés nationales et internationales, les clients finaux et les sociétés d'engineering et de construction.
Afin de répondre aux demandes de ses clients pour ses robinets personnalisés ou standards, SRi optimise ses capacités de production sur son site de Marseille.







Tournant Sphérique SRi API 6D/6A




Side-Entry

robinet à tournant sphérique bride RTJ class 2500


Side-Entry


Le tournant sphérique par entrée latérale est la conception la plus commune et répandue.

SRi peut fabriquer tous ses robinets avec des options spéciales compte tenu de leur grande modularité.

En cas de maintenance, toutes les pièces du robinet sont interchangeables, donnant à ce produit une grande longévité.






Gamme

DN 1/2" (DN15) à DN 36" (DN900)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64
API 3000 à 10000

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange
Extrémités à la demande du client (std ou personnalisé)

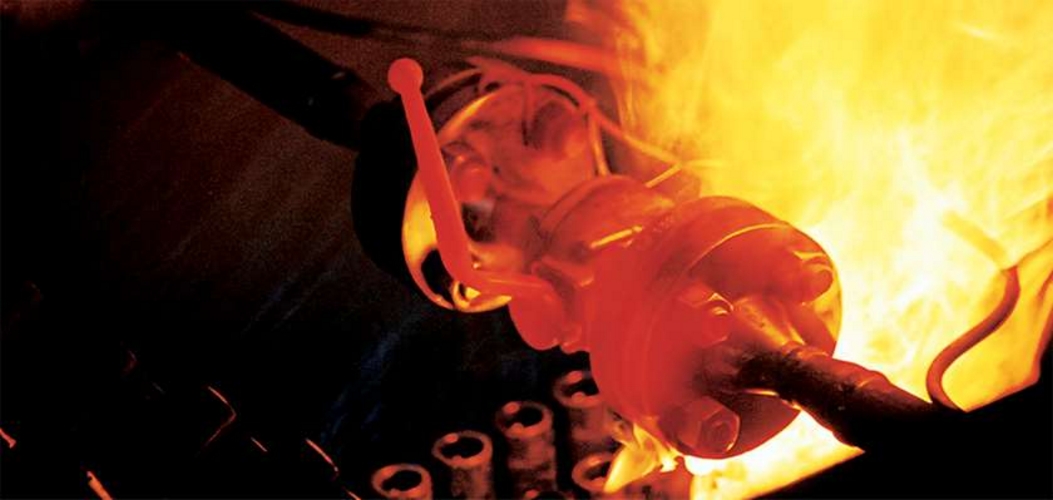

Conception anti-feu
Décompression automatique
Insert de siège souple
Robinet à tournant sphérique monté sur tourillon
Oreilles de levage / Pied support
Bouchon d'event

Sur demande

Passage intégral/réduit/customisé
Commande manuelle ou motoriséee

Caractéristiques optionnelles

Système de purge automatique
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongéee
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Simple effet piston
Injection de sealant à la tige
Injection de sealant aux sièges
Tube court soudé pour transition BW "pup piece"







Top-Entry

robinet par entrée supérieur alias top entry


Top-Entry


L'avantage du top entry est de permettre un démontage de n'importe quelle pièce en ligne. Pour cela il suffit de déboulonner le couvercle du corps du robinet.

Sur demande, la tige et la sphère peuvent être d'une pièce monobloc. Cette option augmente la fiabilité de la vanne.

Le robinet top-entry autorise plus de flexibilité et de personnalisation, permettant par exemple de motoriser le robinet directement sur le couvercle sans pièce intermediaire.






Gamme

DN 1" (DN25) à DN 24" (DN600)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Décompression automatique
Insert de siège souple
Robinet à tournant sphérique monté sur tourillon
Oreilles de levage / Pied support
Bouchon d'évent

Sur demande

Passage intégral/réduit/customisé
Commande manuelle ou motoriséee

Caractéristiques optionnelles

Système de purge automatique
Système de By-Pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongéee
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges
Tube court soudé pour transition BW "pup piece"



Ingénierie & Technologies


SRi utilise les dernières technologies de CAO & DAO ainsi que de calcul par éléments finis dans la conception, la vérification, l'analyse et les essais de ses produits.

Un programme permanent de recherche & développement aboutissant à des brevets nous permet d'avoir plus de fiabilité et de performance dans notre gamme de produits.

SRi est equipé du logiciel de calcul par éléments finis ANSYS.

Ce logiciel permet de simuler la résistance thermique, la mécanique des solides, la mécanique des fluides, l'intéractions fluides/structures.

Simulation numérique ansis résistance des matériaux


Autres Robinets à Tournant Sphérique




Wafer

Wafter face à face tres court RAL 2001 2002


Wafer

Les wafers permettent de gagner de l'espace et de la masse grâce à leur absence de bride.

Cette conception permet aussi de remplacer des vannes à sièges parallèles sans modification du pipe.




Cryogénique

robinet cryogénique et haute température


Cryogénique

Quand la température de service dépasse les standards de la gamme des robinets SRi, nous pouvons fabriquer un robinet cryogénique ou haute température.

Les robinets cryogéniques SRi peuvent fonctionner jusqu'à une température minimum de -196°C.

Pour les robinets haute temperature, la temperature maximum est de +450°c pour les robinets en TCC (Tungsten Carbide Coating) et +650°C pour ceux en CCC (Chromium Carbine Coating).






Wafer



Gamme

DN 1" (DN25) à DN 24" (DN600)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Décompression automatique
Insert de siège souple
Robinet à tournant sphérique monté sur tourillon
Oreilles de levage / Pied support
Bouchon d'évent

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motoriséee

Caractéristiques optionnelles

Système de purge automatique
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongéee
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges



Cryogénic



Gamme

DN 1/2" (DN15) à DN 36" (DN900

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Thermic extension
Double block and bleed (DBB)
Bouchon de vidange
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Joint à lèvre
Décompression automatique

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Système de purge automatique
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges





Multivoies

robinet multivoies 3 ou 4 voies


Multivoies

Les robinets multivoies SRi peuvent être personnalisés sur demande avec une sphère en X, T ou L. Ces robinets peuvent être conçus en "TRANSFLOW" ou "NON TRANSFLOW".

Le "NON TRANSFLOW" évite la mise en communication des différentes branches pendant la manœuvre.

Les robinets multivoies SRi permettent de conserver un robinet étanche même si un des sièges est activé par une surpression dans la cavité.




Lanceur

Robinet Lançeur racleur fabriqué par SRi


Lanceur

Le robinet SRi lanceur ou receveur est un produit sûr et beaucoup plus compact qu'un "pig trap".

Porte d'accès à ouverture manuelle ou automatique.

Le lanceur peut être équipé d'un by-pass qui permet le passage du flux des deux cotés du robinet pendant que le racleur est inséré dans le robinet.






Multivoies



Gamme

DN 1" (DN25) à DN 24" (DN600)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Système de purge automatique
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges
Tube court soudé pour transition BW "pup piece"



Pig Launcher



Gamme

DN 1/2" (DN15) à DN 24" (DN600)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Joint à lèvre
Décompression automatique
Insert de siège souple
Robinet à tournant sphérique monté sur tourillon
Oreilles de levage / Pied support
Bouchon d'event

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Système de purge automatique
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges
Tube court soudé pour transition BW "pup piece"





DBB

robinet dbb composé de deux sphères avec robinet à pointeau RAL 1018


DBB

Le robinet à double isolement (DBB) est fait de deux sphères dans un seul corps.

Un pointeau est ajouté entre les deux sphères permettant une vidange.




Tandem Ball Valve

robinet jumelé inox double sphères


Tandem

Le robinet tandem possède un face à face aux dimensions en accord avec l'ASME B16.10.

Sur site, le robinet tandem de SRi permet de remplacer un robinet à tournant sphérique type side-entry sans aucune modification du pipe, et permet d'avoir deux sphères au lieu d'une.






DBB



Gamme

DN 3/4" (DN20) à DN 24" (DN600)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Système de purge automatique
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Needle plug
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges
Tube court soudé pour transition BW "pup piece"



Tandem



Gamme

DN 2" (DN50) à DN 24" (DN600)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Décompression automatique
Insert de siège souple
Robinet à tournant sphérique monté sur tourillon
Bouchon d'event

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Système de purge automatique
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongée
Enveloppe de réchauffe
Oreilles de levage / Pied support
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges
Tube court soudé pour transition BW "pup piece"

Qualités & Certifications


SRi met en oeuvre, pour l'ensemble de ses cycles de gestion, conception, production et commercialisation, des procédures conformes aux prescriptions de l'ISO. SRi est certifié ISO 9001 et qualifié API 6A (Licence 6A-0731) et API 6D (Licence 6D-0232).

Le système qualité appliqué est conforme aux dispositions correspondantes de la directive européenne "Equipements sous pression" 2014/68/UE (Bureau Véritas) et de la directive européenne ATEX 2014/34/UE (Inéris) - Instruction de mise en service suivant ITAQ011F.

Cliquez sur les logos pour voir les documents.




Robinet à Tournant Sphérique Flottant (RTS)




Side-Entry

Robinet flotant à tournant sphérique


Side-Entry


C'est un robinet en deux pièces qui peuvent être moulées ou forgées, avec des sièges soft ou métal/métal.
Conception & fabrication SRi.
Toutes les vannes sont testées après fabrication.
Toutes les pièces sont identifiables et remplaçables grâce à un numéro de série.






Side-Entry



Gamme

DN 1/2ˮ (DN15) à DN 6ˮ (DN150)

Classes

ASME CLASS 150 à 600
DIN-PN PN 10 à 40

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Insert de siège souple
Solid ball

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur toute les parties mouillées
Bouchon de vidange
Injection de sealant à la tige


Autres RTS Flottant




SBB/DBB

Robinet SBB à tournant sphérique flotant

SBB/DBB

Le robinet à double isolement (DBB) est fait de deux sphères dans un seul corps.

Un pointeau est ajouté entre les deux sphères permettant une vidange.




Cryogénique

robinet cryogénique avec tournant sphérique flotant

Cryogénique

Quand la température de service dépasse les standards de la gamme des robinets SRi, nous pouvons alors fabriquer un robinet cryogénique ou haute température.

Les robinets cryogénique SRi peuvent fonctionner jusqu'à une température minimum de -196°C.

Pour les robinets haute température, la température maximum est de +450°c pour les robinets en TCC (Tungsten Carbide Coating) et +650°C pour ceux en CCC (Chromium Carbine Coating).






SBB / DBB



Gamme

DN 1/2ˮ (DN15) à DN 6ˮ (DN150)

Classes

ASME CLASS 150 à 600
DIN-PN PN 10 à 40

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Insert de siège souple
Solid ball

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur toute les parties mouillées
Joint à lèvre
Bouchon de vidange
Injection de sealant à la tige



Cryogenic



Gamme

DN 1/2ˮ (DN15) à DN 6ˮ (DN150)

Classes

ASME CLASS 150 à 600
DIN-PN PN 10 à 40

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Joint à lèvre
Insert de siège souple
Solid ball

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur toute les parties mouillées
Bouchon de vidange
Injection de sealant à la tige





Multivoies

robinet multi voie 3 ou 4 voies sphère en L X Y


Multivoies

Le robinet à tournant sphérique multivoies peut être fabriqué avec un passage en L.




Wafer

robinet wafer pour encombrement très réduit, face à face court


Wafer

Les wafers permettent de gagner de l'espace et de la masse grâce à leur absence de bride.






Multivoies



Gamme

DN 1/2ˮ (DN15) à DN 6ˮ (DN150)

Classes

ASME CLASS 150 à 600
DIN-PN PN 10 à 40

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Insert de siège souple
Solid ball

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur toute les parties mouillées
Joint à lèvre
Bouchon de vidange
Injection de sealant à la tige



Wafer



Gamme

DN 1/2ˮ (DN15) à DN 6ˮ (DN150)

Classes

ASME CLASS 150 à 600
DIN-PN PN 10 à 40

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Insert de siège souple
Solid ball

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur toute les parties mouillées
Joint à lèvre
Bouchon de vidange
Injection de sealant à la tige

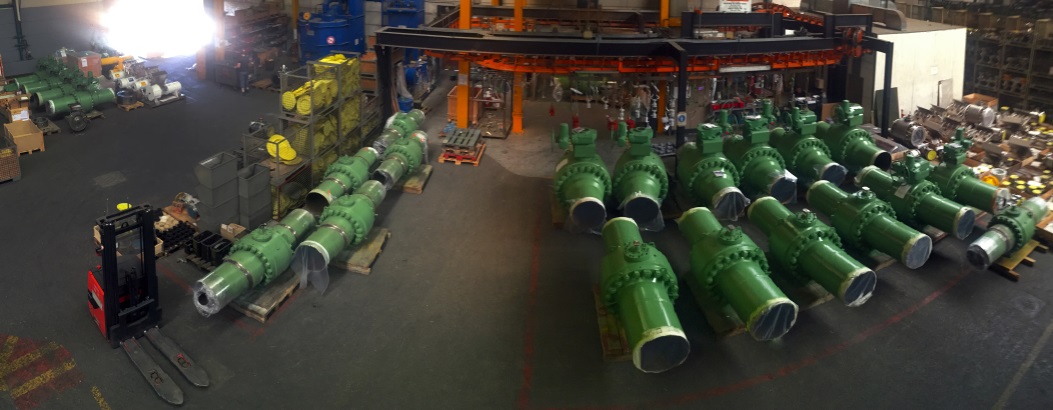

Fabrication


SRi dispose d'un atelier équipé d'une gamme complète de machines d'usinage et à commande numérique, afin de maîtriser délais et qualités.

SRi investit régulièrement dans l'acquisition de nouveaux équipements afin d'augmenter ses capacités de production.

Tous les matériaux bruts utilisés par SRi proviennent de l'industrie Européenne, dans le but d'avoir la meilleure qualité possible pour chacun des produits.

Placeholder image
Placeholder image


RTS Flottant Vissé Haute Pression




Side Entry Vissé

robinet vissé pour haute Pression sortie NPT SOUDE VISSE


Side Entry Vissé

Ce robinet est conçu pour fonctionner à la pleine pression différentielle de sa classe quel que soit le DN.




Multivoies

robient haute pression multi-voies 3 ou 4 voies sphère à la demande du client


Multivoies

Le robinets à tournant sphérique flottant multivoies peut être fabriqué avec un passage en L ou X.






Side entry vissé



Gamme

DN 1/2ˮ (DN15) à DN 1ˮ1/2 (DN40)

Classes

ASME CLASS 800 à 2500
DIN-PN PN * à *

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

ENP sur siège/sphère/tige/corps
Tige rallongée
Dispositif de verrouillage
Siège métal/métal
Rechargement sur toute les parties mouillées
Bouchon de vidange

Caractéristiques optionnelles

ENP sur siège/sphère/tige/corps
Tige rallongée
Dispositif de verrouillage
Siège métal/métal
Rechargement sur toute les parties mouillées
Joint à lèvre
Bouchon de vidange



Multivoies



Gamme

DN 2" (DN50) à DN 24" (DN600)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Décompression automatique
Insert de siège souple
Robinet à tournant sphérique monté sur tourillon
Bouchon d'event

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Système de purge automatique
Bleed valve
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongée
Enveloppe de réchauffe
Oreilles de levage / Pied support
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges
Tube court soudé pour transition BW "pup piece"


RTS Flottant Boulonné Haute Pression




Side Entry Boulonné

robinet haute pression boulonné usage haute pression iron man valve :)


Side Entry Boulonné

Ce robinet est conçu pour fonctionner à la pleine pression différentielle de sa classe quel que soit le DN.


DBB

robinet double block blee avec deux spères deux leveiers


DBB

Le robinet à double isolement (DBB) est fait de deux sphères dans un seul corps.

Un pointeau est ajouté entre les deux sphères permettant une vidange.




Side Entry Boulonné



Gamme

DN 1/2ˮ (DN15) à DN 6ˮ (DN150)

Classes

ASME CLASS 150 à 600
DIN-PN PN 10 à 40

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Insert de siège souple
Solid ball

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

ENP sur siège/sphère/tige/corps
Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur toute les parties mouillées
Joint à lèvre
Bouchon de vidange
Injection de sealant à la tige



DBB



Gamme

DN 2" (DN50) à DN 24" (DN600)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Décompression automatique
Insert de siège souple
Robinet à tournant sphérique monté sur tourillon
Bouchon d'event

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Système de purge automatique
Bleed valve
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongée
Enveloppe de réchauffe
Oreilles de levage / Pied support
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges
Tube court soudé pour transition BW "pup piece"





3 Pièces

robinet en troie partie facile à démonter remonter.


3 Pièces


C'est un robinet en trois pièces flottant et boulonné. Cette construction a été optimisée pour minimiser le nombre et la variété des pièces. Les sorties d'axes (embase ISO, axe de manoeuvre, presse garniture, plaque d'arrêt) sont communes avec celles de la gamme du side entry. Une attention particulière est apportée à la fiabilité, la constance et la valeur de l'effort de manoeuvre.






Gamme

DN 1/2" (DN15) à DN 36" (DN900)

Classes

ASME CLASS 150 à 2500
DIN-PN PN 10 à 64
API 3000 à 10000

Matière

Carbone & Aciers faiblement alliés
Acier Inoxydable
Duplex & Super Duplex
Alliages de nickel
Titane


Caractéristiques

Conception & construction API 6D/6A
Face à face API 6D & ASME B1610
Dispositif anti-statique
Double block and bleed (DBB)
Bouchon de vidange
Extrémités à la demande du client (std ou personnalisé)
Conception anti-feu
Décompression automatique
Insert de siège souple
Robinet à tournant sphérique monté sur tourillon
Oreilles de levage / Pied support
Bouchon d'event

Sur demande

Passage intégral/reduit/customisé
Commande manuelle ou motorisée

Caractéristiques optionnelles

Système de purge automatique
Sytème de By-pass
Double Piston Effect (DPE)
Double Isolation & Bleed (DIB)
ENP sur siège/sphère/tige/corps
Tige rallongée
Enveloppe de réchauffe
Dispositif de verrouillage
Siège métal/métal
Rechargement sur siège
Rechargement sur la suface de contact des joints
Rechargement sur toute les parties mouillées
Joint à lèvre
Single Piston Effect
Injection de sealant à la tige
Injection de sealant aux sièges
Tube court soudé pour transition BW "pup piece"




Visitez notre galerie
